鋼套鋼蒸汽復合溫管結構

——工藝、流程、結構、效果介紹

鋼套鋼蒸汽復合溫管結構

　　我公司生產的高溫蒸汽保溫管是內滑動外固定的結構形式。國家專利號：ZL 95 1 03742.0。也就是當工作鋼管熱位移時與保溫結構是脫開的，保溫結構整體等于一個管溝，工作鋼管在管溝內滑動。這樣的結構形式無內支撐、無冷橋、散熱量小。

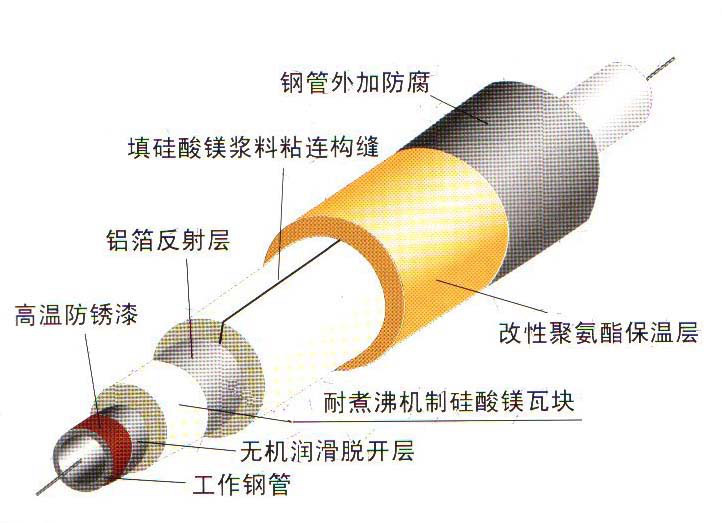

工藝流程及結構

　　1、潤滑

　　工作鋼管經過除銹、防腐后涂抹潤滑劑。(稱為“無機潤滑層”)

　　工作鋼管與保溫層利用無機潤滑層脫開。

　　2、耐煮沸硅酸鎂瓦塊

　　我公司生產的瓦塊為耐煮沸硅酸鎂瓦塊。它主要起到的不僅是隔熱作用，還起到防水耐煮沸效果。因為地下直埋管網敷設，要防內滲、外匯、地表三種水，一旦水浸入管道，就必然形成煮沸狀態。我公司生產的耐煮沸硅酸鎂瓦塊，可在沸水中煮沸，不腐蝕鋼管。通過散熱量來計算厚度，把隔熱層外的介面溫度控制在130℃以下改性聚氨酯能隨的溫度。它做到復合保溫結構的第一層——防水耐煮沸隔熱層。

　　3、防水硅酸鎂漿料抹縫

　　我公司生產的此種漿料同瓦塊一樣，防水耐煮沸。膠結力強，瓦塊與瓦塊之間的縫隙用漿料填實抹平。

　　4、鋁箔反射層

　　瓦塊中間纏繞鋁箔反射層。

　　5、高溫聚氨酯保溫層

　　外鋼(或玻璃鋼)與硅酸鎂瓦塊之間通過聚氨酯發泡工藝形成一體。聚氨酯的導熱系數低，僅為0.33W/mk，可與外鋼粘附，外鋼或玻璃鋼內壁無空氣層不氧化，外鋼外表溫度低，外防腐層不硫化。

　　6、外鋼(或玻璃鋼)

　　根據這種保溫結構的特點，形成外鋼護不受力，外表溫度低，無空氣層不氧化不硫化?？墒褂幂^薄的外護鋼管。即降低了成本又使效果不發生變化。

　　7、構件及工廠化制作

　　蒸汽地埋保溫管工廠化制作，區別于現場臨時制作、工廠化制作、有穩固的工裝設備、工藝流程、有穩定的環境條件。保證了質量，控制了成本。

　　構件部分有固定支架、彎頭、疏水、法蘭、補償器，排潮管(又名報警管，局部出現問題局部報警，局部維修)等構件的保溫預制件加工成型。將保溫管與構件運至現場經焊接檢測完成。減少現場工作量，有效的保障了較差環境條件下現場補頭和質量、工期要求。

　　這種結構材質的高溫蒸汽保溫管，無冷橋，保溫性能好，千米溫降額定功率下6度—10度以下。外表溫度高于環境溫度1.38℃。
